Haliç Metro Geçiş Köprüsü projesi!

Haliç Metro Geçiş Köprüsü projesi!

M2 metro hattının geçişini sağlayacak olan Haliç Metro Geçiş Köprüsü projesi için çalışmalar devam ediyor. Projenin ilk test sürüşünün Marmaray’ın açılışı ile aynı günde Başbakan Recep Tayyip Erdoğan’ın yapması bekleniyor...



Haliç Metro Geçiş Köprüsü projesi!

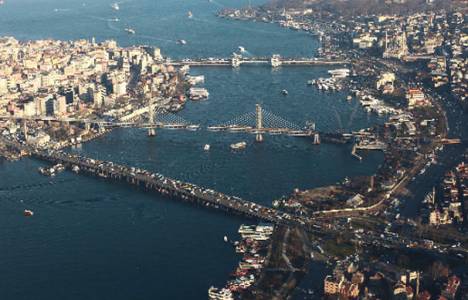

Haliç Metro Geçiş Köprüsü projesi, M2 metro hattının geçişini sağlayacak. Haliç Metro Geçiş Köprüsü üzerinden geçen M2 hattını kullanan yolcular, Yenikapı aktarma istasyonuna ulaşacaklar.


Çalışmanın devam ettiği projede ilk test sürüşünün Marmaray’ın açılışı ile aynı günde Başbakan Recep Tayyip Erdoğan’ın yapması bekleniyor.


29 Ekim 2013’te (yarın) başlayacak testler iki ay sürecek ve köprü 2014 Ocak ayında hizmete açılacak.


Haliç Metro Geçiş Köprüsü projesi bilgileri:

Yüklenici : Astaldi.S.P.A-Gülermak Ağır Sanayi  İnşaat ve Taahhüt A.Ş İş Ortaklığı

Uzunluğu : 936 Metre.

İstasyon Sayısı: 1

İstasyon: Unkapanı

Güzergâhı: Azapkapı Viyadüğü + Çelik Köprü + Mobil (Açılır-Kapanır) Köprü + Unkapanı Viyadüğü

İhale Bedeli: 146.722.828,25 €+KDV

İhale Tarihi: 06.10.2008

Sözleşme Tarihi: 19.12.2008

İşe Başlama Tarihi: 02.01.2009

Sözleşmeye Göre İşin Süresi: 600 gün

2012 Kasım Ayı Başı İtibarıyla

Yapılan İş Miktarı : 117.817.016 €+KDV

İş Bitim Tarihi: 07.07.2011

3. Süre Uzatımına göre

İşin Bitim Tarihi : 09.01.2013


Haliç Köprü Geçişi ile ilgili projeler 06 Temmuz 2005 tarihinde Koruma Kurulu’nca onaylanmıştır. Haliç Metro Köprü Geçişi; onaylı projeye göre ihale edilmiştir. 6 Ekim 2008 tarihinde ihale gerçekleştirilmiş ve 146.722.828,25 €+KDV bedelle iş Astaldi SPA-Gülermak Ağır San. İnş. ve Taah. A.Ş. iş ortaklığına ihale edilmiştir. 19.12.2008 tarihinde Sözleşme imzalanmış ve 2 Ocak 2009 günü yer teslimi yapılarak çalışmalara başlanmıştır. İş kapsamında toplam uzunluğu 936 m. olan Azapkapı Viyadüğü + Çelik Köprü + Mobil Köprü + Unkapanı Viyadüğünün imalatı yapılacaktır.


Bu işin kapsamında karada 16 adet (Beyoğlu yakasında 9, Unkapanı yakasında 7 adet) Haliç’te ise 4 adet olmak üzere toplam 20 adet araştırma sondajı yapılmıştır.



İstanbul Metrosu’nun en önemli aşamalarından biri olan Haliç Metro Geçiş Köprüsü inşaatı tamamlandığında, Hacıosman’dan metroya binen yolcular kesintisiz olarak Yenikapı aktarma istasyonuna ulaşacaklardır. Burada  Marmaray  bağlantısıyla, Kadıköy-Kartal, Bakırköy-Atatürk Havalimanı veya Bağcılar-Olimpiyatköyü- Başakşehir’e kısa sürede ulaşabileceklerdir.



Portekiz’de imal ettirilerek üç seferde Haliç’e getirilen 51 parça kazık teknik hazırlıkların tamamlanmasından sonra çakılmaya başlanmıştır.



Kasım ayı sonu itibari ile Haliç Metro Geçiş Köprüsü inşaatında deniz imalatlarından 32 adet Ø2500 mm çapındaki taşıyıcı kazıkların 32 adedi betonarme bölümleri dahil imalatları tamamlanmıştır. 16 adet Ø1800 mm çapındaki 18 adet koruma+platform kazıklarının tamamının betonarme bölümleri dahil imalatlar tamamlanmıştır.



Haliç Metro Geçiş Köpürüsü'nün P3-1, P3-3, P3-4 ve P4-1 ayaklarına ait kazık başlığı ve çelik ayak imalatları şantiye sahasına getirilmiş ve bu çelik ayakların, montaj kaynakları tamamlanmıştır.



P3-3 ve P3-4 pilon ayaklarındaki kök bölge segmenti, pilonlar ve P3-4 ayağında  2 adet (segment 15 ve 17) segmentin montaj ve kaynak işlemleri tamamlanmıştır.



P2-2 ayağı olan açılır-kapanır köprünün ayak imalatlarını oluşturan modüllerin montaj ve kaynak işlemleri tamamlanmıştır. Bununla birlikte açılır-kapanır köprünün dönmesini sağlayacak olan kaldırma silindiri ve merkez pivot yerine monte edilmiştir. açılır - kapanır köprü merkez segmenti olan segment 5 in yerine montajı yapılmış kaynak işlemleri devam etmektedir.



Şantiye sahasına getirilen bir başka çelik imalat olan 27 m uzunluğundaki P4-1 - P4-2 arasındaki çelik tabliyenin yaya yolları bağlantıları devam etmektedir.



Yaklaşım viyadüklerinden Beyoğlu bölgesinde Ø2500 mm çapındaki 18 adet fore kazığın tamamının imalatı tamamlanmıştır. Beyoğlu bölgesine ait bütün ayakların imalatı tamamlanmıştır. A5-7 / P5-6 / P5-5 arasındaki 31,5 m uzunluğundaki 1. aşama  ve P4-3 / P5-1 / P5-3 ayaklar arasında kalan 72 m'lik 2. aşama viyadük tabliye imalatları ardgerme işlemleri dahil bitirilmiştir. Bütün ayaklarda mesnet montajları yapılmıştır. Beyoğlu viyadüğü 4. aşama tabliye imalatı tamamlanmış, 5. aşama tabliye iskele işlemleri devam etmektedir.



Unkapan viyadük bölgesinde, 16 adet kazık imalatından 15 adedi ile 2 adet kuyu temel imalat tamamlanmıştır. Fore kazık yapım işlemleri devam etmektedir. A1-1, P1-2 ve P1-5 ayaklarında ayak (elevasyon) imalatlar tamamlanmıştır. Bununla birlikte, koruma kazıkları üzerindeki başlık kirişi ve platforma ait öngermeli kirişlerin imalatı devam etmektedir. P1-4 ayağı elevasyon donatı ve kalıp işlemleri tamamlanmış, tüm ayaklarda mesnet montajları yapılmaktadır.
